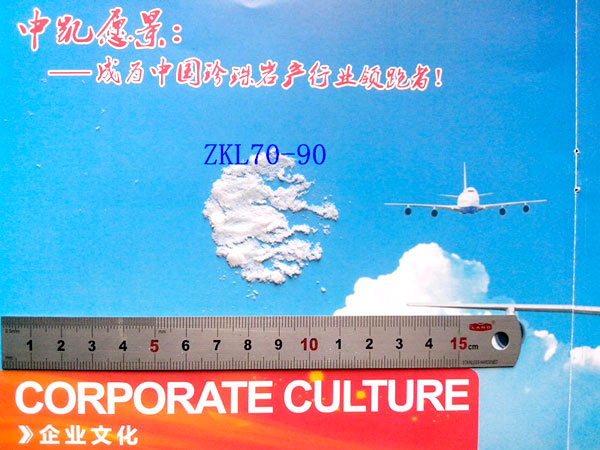

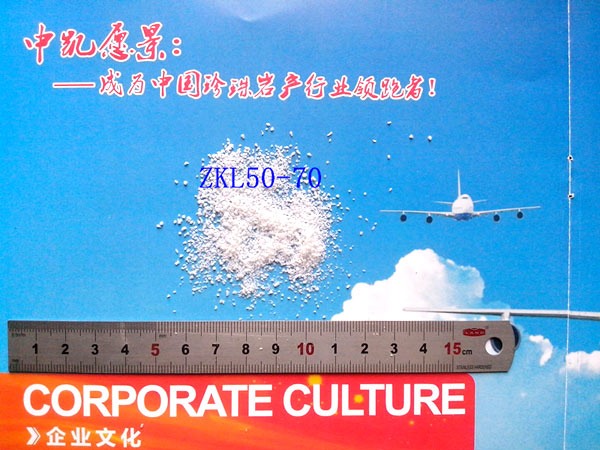

珠光砂
珠光砂是一种由酸性火山玻璃质熔岩经破碎、预热、焙烧膨胀而制成的具有多孔结构的、白色、粒状松散材料、具有不燃烧、不腐蚀,极低的导热性和可靠地化学稳定性,良好的充填流动性和极低的容重性。
珠光砂(超低温热力工程用膨胀珍珠岩)是由粉选精选小粒经矿砂在垂直立窑以天然气作热源,加热膨胀所获得的产品,其中加强型产品是在膨胀珍珠岩表面喷涂有机硅,形成憎水结构。
珠光砂用途: 主要应用于深冷,低温工程绝热,工业设备,管道绝热等;广泛应用于国内外,大,中,小空分设备厂,如制氧空分机组,天然气,液氢,液氮,液氧冷冻运输车船等,达到设计能力,减少冷损,降低能源电耗指标等。 1、珠光砂技术指标
序号 | 指标名称 | 单位 | 性能指标 | |||
SP-50型 | SP-60型 | |||||
1 | 松散密度 | Kg/m3 | 35~50 | 45~60 | ||
2 | 振实密度 | Kg/m3 | 45~60 | 55~70 | ||
3 | 粒度(重量%比) | 1.2mm通过量 | % | 1.2mm—0.154mm 不少于90% | 1.2mm—0.154mm 不少于90% | |
0.154mm通过量 | % | 0.154mm大值10% | 0.154mm大值10% | |||
4 | 质量含水率(重量%比) | % | ≤0.5 | ≤0.5~1 | ||
5 | 安息角度(堆积高度100mm时) | 0 | 33~37 | |||
6 | 装填过程中密度的增加 | 手动 | % | ≤25 | ||
风动 | % | ≤35 | ||||
7 | 导热系数在(常压温度在77K--310K平均值) | 千卡/米·时·度 | 0.022~0.025 | 0.024~0.026 | ||
8 | 使用温度 | ℃ | -200~800 | |||
注:表中松散密度,振实密度为大值。 | ||||||
2、化学成分
成分 | SiO2 | AL2O2 | Fe2O3 | CaO | MgO | K2O | Na2O |
含量 | 75.42 | 14.26 | 1.01 | 1.72 | 0.37 | 4.01 | 3.26 |
