外墙膨胀玻化微珠保温砂浆配置及施工-行业新闻-珍珠岩_膨胀珍珠岩

外墙膨胀玻化微珠保温砂浆配置及施工

发布时间：2016/11/5 12:50:34 来源：本站原创点击：次字体：大中小

（2017中凯保温完整版）


   一、外墙膨胀玻化微珠保温工程施工作业条件
   1.基层墙体经主体工程验收达到质量标准要求。
   2.基层表面应将表面浮灰、油污等清理干净,大于15mm的凸出物应剔除铲平。
   3.外墙面上的门窗框、设备穿墙管道,外墙内侧墙面管线、槽盒等应提前安装完毕,并预备出保温层的厚度。
   4.施工机具、运输设备应备齐，并运行正常。
   二、施工方法
  （一）、中空玻化微珠无机保温浆料的配制
   1、界面砂浆的配置
   界面砂浆是由高分子聚合物、外加剂与普通硅酸盐水泥、砂混合而成，现场直接加水搅拌均匀制成的砂浆，用于提高基层与保温层粘结强度。
   中砂：水泥：界面剂1：1：1（重量比），先加入1份界面剂再加入1份中砂和1份水泥，按照重量比1（水）：4（界面砂浆干粉）搅拌成均匀砂浆状。
   2、中空玻化微珠无机保温浆料的配制
   中空玻化微珠保温砂浆是由由高分子聚合物添加剂，膨胀玻化微珠为主要成分掺加其他功能性材料混合而成。现场配置时，中空玻化微珠无机保温浆料的水灰比为1：1.1-1.3（重量比），在搅拌器中放入中空玻化微珠保温隔热干粉，按规定的比例加入水，搅拌均匀，使其成膏状后便可使用，现场必须即配即用，搅拌后的浆料应在3小时内用完，不允许另外加水，严禁在搅拌中掺和其它物料。
   3、抗裂防渗砂浆和其它物料：抗裂砂浆是由高分子聚合物、外加剂、抗裂物质与普通硅酸盐水泥、砂混合而成，现场直接加水搅拌均匀制成的具有一定柔韧性的砂浆，用于外保温防护层。现场配置时将适量清水倒入干净容器中，然后慢慢倒入防渗抗裂砂浆干粉，重量比1（水）：2.5（抗裂砂浆干粉），同时用电动搅拌器搅拌至均匀膏状后便可使用，现场必须即配即用，搅拌后的浆料应在1.5小时内用完，不允许另外加水。严禁在搅拌中掺和其它物料。
   4、耐碱玻纤维网格布根据施工需要用剪刀事先裁剪好。锚固件采用自打结胀钉直径8mm长度70mm，与砼柱梁、多孔砖墙体锚人长度为30mm；自打结胀钉水平间距350mm，垂直间距600mm，挂网格布。
  （二）、施工前准备工作
   1、做保温前,对墙面平整度大于15mm的部位应剔除或找平,墙面应清理干净，无油污、浮尘、污垢、脱模剂、风化物、涂料、防水剂、泥土等防碍粘结的污物，无裂纹、整体坚实，以确保外保温的质量。
   2、门、窗框四周应用保温砂浆分层塞密实。
   3、施工机具：强制式砂浆搅拌机、水平运输手推车、手提式搅拌器、水桶、剪刀、滚刷、铁锹、手锤等。
    常用的检测工具:靠尺、托线板、角尺、探针、钢尺等。
   （三）、界面拉毛
    界面砂浆的配制:按中砂：水泥：界面剂=1：1：1的比例配置，先加入1份界面剂再加入1份中砂和1份水泥，搅拌成均匀的砂浆状态。若使用成品界面砂浆时按干粉料:水=4:1 用搅拌机搅拌均匀成浆状。为保证界面砂浆施工的适宜性,合理调整界面剂用量以达到适宜的稀释度。拉毛不宜太厚,但必须保证所有的砼墙面都做到毛面处理。用滚刷或扫帚蘸取界面砂浆均匀涂刷于墙面上,不得漏刮,拉毛不宜太厚，约为1-2mm。配好的料注意防晒避风,一次配制量应在可操作时间内用完。
   （四）打巴、冲筋
    根据保温设计35厚度,在墙面两端顶部吊垂直。根据垂直控制通线做垂直灰饼,再根据两垂直方向灰饼之间的通线,做墙面保温层厚度灰饼,每两饼之间的距离(横、竖、斜向)不超过2m。灰饼可用保温浆料做,也可用信阳中凯保温材料有限公司（www.xyzkbw.com）生产的ZKI50*30/3保温板裁成5cm×5cm小块粘贴。

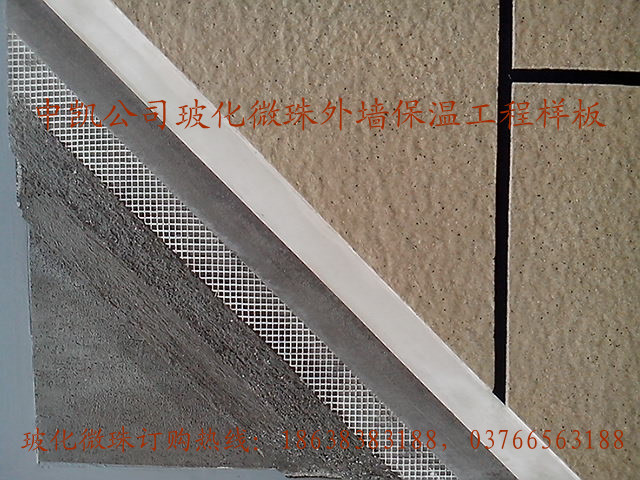

   （五）抹保温浆料
    玻化微珠保温砂浆配制:按干粉料:水=1：1.1～1.3,先将玻化微珠保温砂浆干粉料放入搅拌容器中, 再按比例将水加入,搅拌3-5min,使料浆成均匀膏状,即可使用。浆料必须随配随用,不得回收落地料再二次加水使用。
    需设专人专职进行保温浆料及抗裂砂浆的搅拌,以保证搅拌时间与配合比的准确。保温层浆料应在3h内用完。中空玻化微珠保温砂浆分层抹灰厚度第一遍施工厚度一般在10mm,第二遍施工厚度在15mm，第三遍施工厚度在10mm，本工程可分三遍施工。分层施工间隔时间至少应在72小时以上，以不造成第一遍施工基体空鼓为准，保温砂浆施工时应达到贴饼、冲筋的厚度,并用大杠搓平,使墙面平整度达到要求。阴阳角施工时宜从外向内压抹。保温层固化干燥一般约3～4天，方可进行下道工序。保温层验收：抹完保温层后，用检测工具进行检查。保温层应垂直、平整、阴阳角方正、顺直，对不符合要求的墙面，应进行修补，直到达到质量要求后方可进行抗裂砂浆施工。
   （六）抗裂砂浆层施工
    抗裂砂浆干粉料:水按2.5:1（重量比）用砂浆搅拌机或手提搅拌器搅拌,先在容器中按比例加入清水，然后慢慢倒入抗裂砂浆干粉，同时用电动搅拌器搅拌至均匀膏状好可使用，抗裂砂浆一次配好后,使用过程中不得任意加水,应在1.5h内用完。
    抗裂砂浆第一遍抹厚为2-3mm，然后竖向把网格布压入砂浆内，再从中间向四周抹压，搭接横向不小于8cm,纵向不小于10cm，严禁干搭，应平整无褶皱，饱满度达到100%。
    第二遍抗裂砂浆抹平压实，网格布呈暗格为佳，再压入第二层网格布，最后抹面层抗裂砂浆，总厚度5-7mm，面层应收光压实。
    首层外墙2m标高以下外墙面和门窗洞口阳角处，增设一道耐碱玻纤维网格布加强层。再施工标准网格布。阴阳角网格布搭接长度为200㎜，首层外墙网隔布加强层网格布搭接长度为400mm。网格布加强层的部位应先施工加强层后再施工标准层网格布。
    三、施工注意事项
    1、操作地点环境温度不低于5度，风力不大于6级。
    2、保温砂浆和抗裂砂浆必须由专业厂家严格按照专业配方配制好的袋装材料，推荐使用信阳中凯保温公司生产的保温砂浆，质量有保证。施工时按照要求加水搅拌，不需添加任何外加剂，配制好的砂浆要即时用完。采用机械搅拌方法（不得强制性搅拌）确保搅拌时间，保证施工质量。施工现场需要加入的就是水，必须严格控制对水的计量，确保水灰比正确。
    3、施工完毕后应注意成品保护，墙面避免磕碰及水冲浸泡，并保持室内通风干燥，冬季施工注意防冻。每次施工完毕后，要及时清洗施工工具和搅拌器材，以免影响下次使用。
    4、严格控制分层施工厚度及基层质量检查，防止空鼓及开裂。
以上为信阳市中凯保温材料有限公司根据实践整理而得，转载请注明出处！

上一条：中凯带你解读9.21交通部新规对珍珠岩行业影响
下一条：中凯珍珠岩除渣剂的优势

【打印此文】【关闭窗口】
